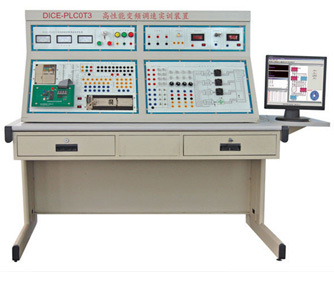

DICE-PLCOT3型高性能变频调速实训装置 工业自动控制与PLC教学实验的融合平台

产品概述

DICE-PLCOT3型高性能变频调速实训装置是一款集PLC可编程控制器、变频调速技术、工业自动控制系统于一体的综合性教学实验仪器。该装置专为高等院校、职业技术院校及企业培训中心设计，旨在培养学生对现代工业自动化控制系统的理解、设计与调试能力。

一、核心构成与技术特点

1. PLC可编程控制器模块

• 选用主流品牌PLC（如西门子、三菱、欧姆龙等），支持梯形图、指令表、功能块等多种编程语言。
• 数字量/模拟量I/O接口齐全，可扩展通信模块（RS485、以太网等），满足复杂逻辑控制与网络化教学需求。
• 提供丰富的实训案例：电机启停、流水线模拟、交通灯控制、PID闭环调节等。

2. 高性能变频调速模块

• 采用高性能矢量变频器，具备V/F控制、无速度传感器矢量控制及转矩控制模式。
• 调速范围宽（0.01~400Hz），动态响应快，低频输出转矩大。
• 内置RS485通信接口，支持Modbus协议，可接受PLC的模拟量或数字量调速指令。
• 配有制动单元与能耗制动电阻，可实现快速停机。

3. 工业自动控制系统装置集成

• 人机界面（HMI） ：触摸屏作为上位监控，可显示运行参数、设定频率、绘制实时曲线。
• 传感器与执行机构：包括编码器、光电开关、接近开关、交流异步电机等，构建闭环控制回路。
• 安全保护机制：过流、过压、欠压、过热、短路保护及急停按钮，确保实训安全。
• 网络化通信：支持PLC与变频器、HMI之间的多种现场总线通信（如Modbus、Profibus、Profinet），模拟真实工业场景。

二、实验实训项目

该装置可支撑以下典型实训内容：

1. PLC基本指令编程与调试
2. 变频器参数设置与面板控制
3. PLC数字量控制变频器多段速运行
4. PLC模拟量输出调节变频器频率（实现无级调速）
5. 基于编码器的电机速度闭环控制（PID算法训练）
6. 触摸屏与PLC、变频器的通信组态
7. 工业自动化综合控制系统集成设计与调试

三、教学优势

• 模块化设计：各功能模块独立挂箱，便于灵活组合与快速插拔，适应不同层次教学。
• 开放性与扩展性：提供端子排与标准接口，鼓励创新实验与课程设计。
• 安全性高：强弱电隔离，配备漏电保护与急停装置，电压等级符合国家安全标准。
• 案例贴近工业现场：典型对象包括传送带、搅拌机、卷绕系统等，缩短从实训到就业的距离。
• 资源丰富：配套教材、实验指导书及虚拟仿真软件，支持线上线下混合教学。

四、应用场景

DICE-PLCOT3型实训装置广泛应用于：

• 自动化、电气工程、机电一体化等专业的实验教学
• 职业技能鉴定与技能大赛训练
• 工业企业技术人员的变频调速与PLC技能提升培训
• 科研机构的控制算法验证与原型开发

##

DICE-PLCOT3型高性能变频调速实训装置通过将PLC可编程控制器与变频调速技术有机融合，构建了一套典型的工业自动控制系统教学平台。它不仅帮助学生掌握单项技术，更强调系统集成与工程实践思维，是培养“懂原理、会操作、能设计”的高素质自动化技术人才的有力工具。随着工业4.0与智能制造的发展，该装置将在自动化教学领域发挥越来越重要的作用。
